軋機軋輥的尺寸（二）

鄭州盛源軋機設備供應商專業軋機廠家,盛源機械在軋機行業耕耘20餘年，精研技術，鑄造質量魂，以堅定不移的決心，為客戶提供優質的產品和專屬售後服務。

板帶軋機軋輥的L與D   板帶軋機軋輥的主要尺寸是輥身長度L（L也標誌著板帶軋機的規格）和直徑D。決定板帶軋機軋輥尺寸時，應先確定輥身長度，然後再根據強度、剛度和有關工藝條件，確定其直徑。輥身長度L應大於所軋鋼板的最大厚度bmax,即：

L=bmax+a

式中a值視鋼板寬度而定。當b=400~1200mm時，a ≈100mm；b=1000~2500mm時，a ≈150~200mm；當鋼板更寬，b>2500mm，a=200~400mm。

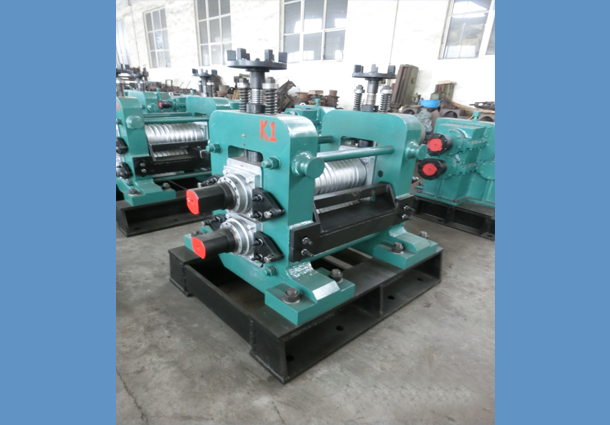

輥身長度確定以後，對二棍軋機，可根據咬入條件及軋輥強度，確定輥徑D；對四輥軋機，為減少軋製力，應盡量使工作輥直徑小些。但工作輥最小直徑受輥頸和軸頭的扭轉強度和軋件咬入條件的限製。支撐輥直徑主要取決於剛度和強度要求。四輥軋機的輥身長度L確定以後，可根據下表確定工作輥直徑D1支承輥直徑D2

表中，比值                                               標誌這輥係的抗彎程度，其值愈小，則剛度愈高。一般來說。輥身長度較大者，應選用較大的比值。輥頸比的選擇，主要取決於工藝條件。當軋件較厚（咬入角較大）時，由於要求較大的工作輥直徑，故選較小的值；當軋件較薄時，則選較大的值，因此，厚板軋機和熱帶鋼軋機的粗軋機座比精軋機的機座的輥徑小些。對於支承輥傳動的四輥軋機，一般選3~4.

冷軋薄帶鋼軋機的軋製壓力很大。若工作輥直徑過大，則彈性壓扁值也大，以致無法軋出薄帶。為此，工作輥最大直徑還受被軋帶材最小厚度的限製。根據經驗，D1<(1500~2000)hmin.

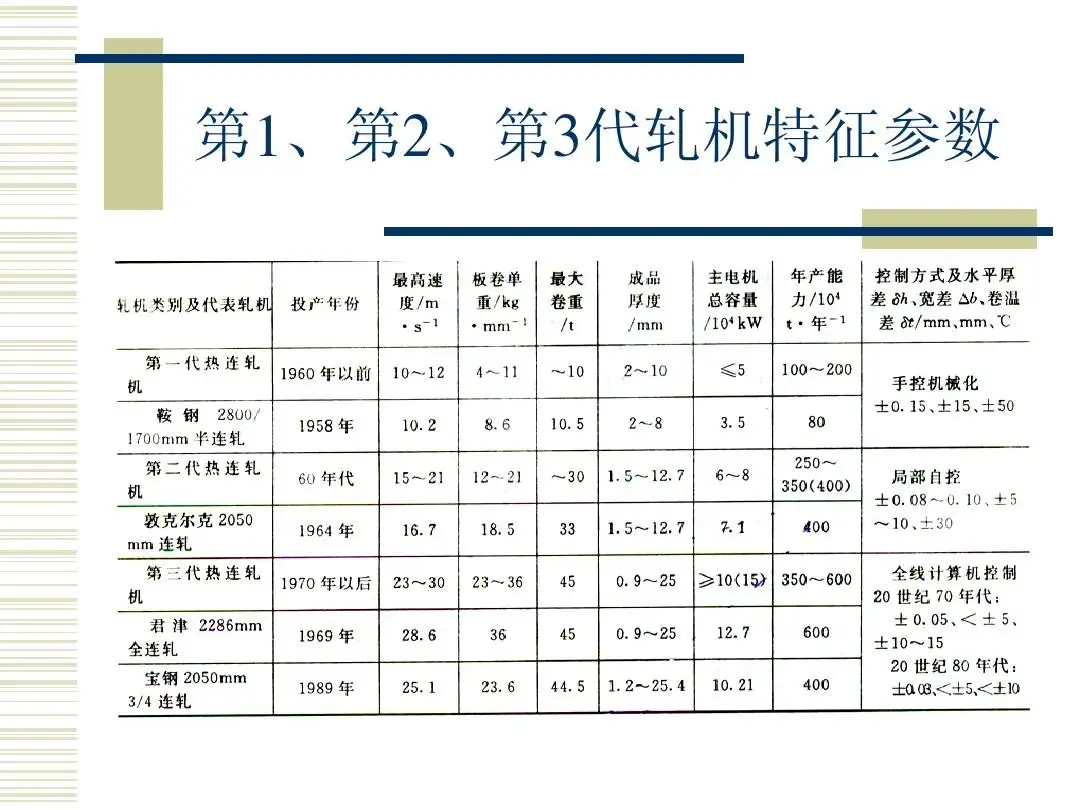

1700熱帶鋼連軋機軋輥各比值的分配情況見下表：
